Descrizione

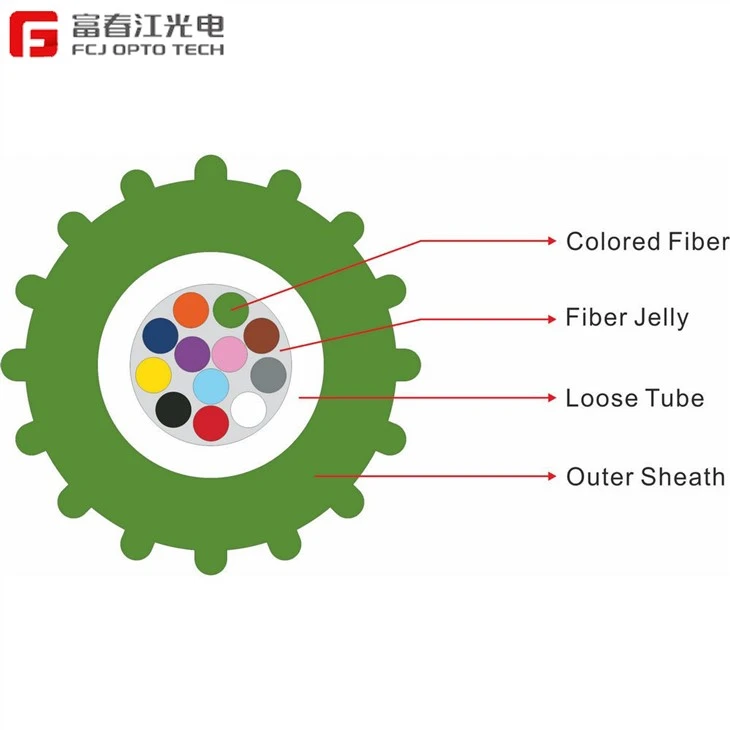

Il cavo in fibra ottica soffiato ad aria del tipo a tubo centrale mini sta colorando la fibra centrale 2-24 posizionata nel tubo del fascio, la pelle esterna ha estruso uno strato di guaina esterna in polietilene ad alta densità.
Caratteristiche
● Involucro libero in materiale composito speciale per ridurre la retrazione dell'involucro a bassa temperatura.
● Controllo preciso della lunghezza residua della fibra, prestazioni stabili del cavo ottico.
●Controllo del processo unico per eliminare l'increspatura della guaina durante il soffiaggio dell'aria.
● Guaina esterna in polietilene ad alta densità per migliorare la distanza di soffiaggio dell'aria.
Standard
IEC 60794-5,IEC 60794-1-2 o D/T 1460-2006
Caratteristiche ottiche
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Attenuazione ( più 20 gradi ) |
@850nm |
|
|
Inferiore o uguale a 3.0dB/km |
Inferiore o uguale a 3.0dB/km |
|
@1300nm |
|
|
Inferiore o uguale a 1.0dB/km |
Inferiore o uguale a 1.0dB/km |
|
|
@1310nm |
Inferiore o uguale a 0.36dB/km |
Inferiore o uguale a 0.36dB/km |
|
|
|
|
@1550nm |
Inferiore o uguale a 0.22dB/km |
Inferiore o uguale a 0.23dB/km |
|
|
|
|
Larghezza di banda (Classe A) |
@850 |
|
|
Maggiore o uguale a 500MHZ·km |
Maggiore o uguale a 200MHZ·km |
|
@1300 |
|
|
Maggiore o uguale a 1000MHZ·km |
Maggiore o uguale a 600MHZ·km |
|
|
Apertura numerica |
|
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
Lunghezza d'onda di taglio del cavo λcc |
|
Inferiore o uguale a 1260nm |
Inferiore o uguale a 1480nm |
|
|
Parametri tecnici
|
Tipo di cavo mini |
GCYFXY－xxF（MTE più diametro esterno） |
||||
|
MTE1.8 |
MTE2.0 |
MTE2.3 |
MTE2.5 |
MTE2.8 |
|
|
Conteggio delle fibre |
2-4 |
2-4 |
6-12 |
2-12 |
14-24 |
|
Spessore della guaina esterna in HDPE |
Nominale:{{0}}.20 mm, Minimo: 0,15 mm |
||||
|
Diametro esterno nominale |
1,8 mm |
2.0 mm |
2,3 mm |
2,5 mm |
2,8 mm |
|
Peso approssimato |
2,6kg/km |
4.0 kg/km |
5.0 kg/km |
6.0 kg/km |
7.0kg/km |
|
Attenuazione (fibra monomodale) |
1310nm/1550nm Inferiore o uguale a 0,35/0,22 dB/km |
||||
|
Massimo. Forza di trazione |
40N |
40N |
50N |
60N |
60N |
|
Massimo. Forza di compressione |
600 N/100 mm |
||||
|
Mini raggio di curvatura statico/dinamico consentito |
10x/20x OD del cavo in fibra ottica |
||||
|
Intervallo di temperatura |
Stoccaggio -30-＋60 gradi ; Installazione -10-＋40 gradi; Operazione -20-＋50 gradi |
||||
|
Durata del cavo in fibra ottica (valutazione) |
25 ANNI |
||||
Prestazioni meccaniche
|
Elementi |
Test standard di riferimento |
Risultati del test |
Osservazioni |
||
|
Tensione |
CEI 60794-1-2-E1 |
Ceppo di fibre (percento) |
Decadimento accessorio (dB) |
La tensione di prova a breve termine è la tensione massima. La tensione di prova a lungo termine è 1/3 della tensione massima |
|
|
|
A breve termine Inferiore o uguale a 0.3 |
A breve termine: minore o uguale a 0.1, |
|||
|
Forza di appiattimento |
CEI 60794-1-2-E3 |
Forza di schiacciamento a breve termine: attenuazione aggiuntiva Inferiore o uguale a 0.05. Forza di schiacciamento a lungo termine: non significativa. Dopo la rimozione dello stress, nessuna ulteriore attenuazione residua visibile della fibra, il Nessuna crepa visibile sulla superficie della guaina |
Pressione di prova a breve termine: 600N Pressione di prova a lungo termine: 200N |
||
|
Prova di flessione ripetuta |
CEI 60794-1-2-E6 |
Dopo il test: nessuna attenuazione accessoria residua visibile della fibra. Nessuna fessurazione visivamente visibile della guaina |
Raggio di curvatura=20 volte il diametro del microcavo |
||
|
Carica=15N |
|||||
|
Tempi di piegatura: 25 |
|||||
|
Prova di torsione |
CEI 60794-1-2-E7 |
Dopo il test: nessuna rottura della fibra e nessuna fessurazione visivamente visibile della guaina. Dopo la rimozione dello stress, nessuna ulteriore attenuazione residua evidente |
Angolo di rotazione: ±180º |
||
|
Carica=15N |
|||||
|
Numero di torsioni: 5 |
|||||
|
Prova di avvolgimento |
IEC 60794-1-2-E11A |
Dopo il test: nessuna rottura della fibra e nessuna fessurazione visivamente visibile della guaina |
Diametro del mandrino=20 volte il diametro del microcavo |
||
|
Numero di giri stretti=10 |
|||||
|
Numero di cicli=5 |
|||||
|
Tutti i risultati di cui sopra sono testati a una lunghezza d'onda di 1550 nm |
|||||
Prestazioni di soffiaggio
|
Apparecchiature di prova |
Lunghezze tipiche di mandata dell'aria e tipi di tubi adatti per la mandata dell'aria |
||
|
Polimente: PRM-196 , PR140 ecc. Pressione dell'aria: 13 bar |
Conteggio delle fibre |
Tipo di microtubi |
Tipo di microtubi |
|
2-12 芯 |
800m |
1500m |
|
|
14-24 芯 |
500m |
1500m |
|
Caratteristiche Ambientali
|
Elementi |
Metodo di prova |
Indicatori da raggiungere con il test |
|
Prestazioni di temperatura |
CEI 60794-1-2-F1 |
Attenuazione aggiuntiva della fibra (1550nm) |
|
Inferiore o uguale a 0.1 dB/km |
||
|
Prestazioni di penetrazione dell'acqua |
IEC 60794-1-2-F5B |
Altezza dell'acqua 1 m, cavo 3 m, tempo di prova 24 ore Nessuna infiltrazione d'acqua dall'altra estremità del micro cavo |
|
Prestazioni a goccia |
CEI 60794-1-2-E14 |
I microcavi vengono mantenuti a una temperatura ambiente di 70 gradi per 24 ore Nessun composto riempitivo fuoriesce dai microcavi |
